उत्पाद विवरण:
|
| सामग्री: | चीनी मिट्टी | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 5 ए-800A | रेटेड वोल्टेज: | DC1000V |
| श्रेणी: | एआर | तोड़ने की क्षमता: | DC30KA |
| कार्यकारी मानक: | UL248-20、ISO8820、JASO-D622、RoHS आज्ञाकारी | आवेदन पत्र: | शुद्ध इलेक्ट्रिक वाहन और हाइब्रिड वाहन पावर बैटरी |
चीन में टीयूवी प्रमाणित एचईवी सीरीज फ्यूज सप्लायर

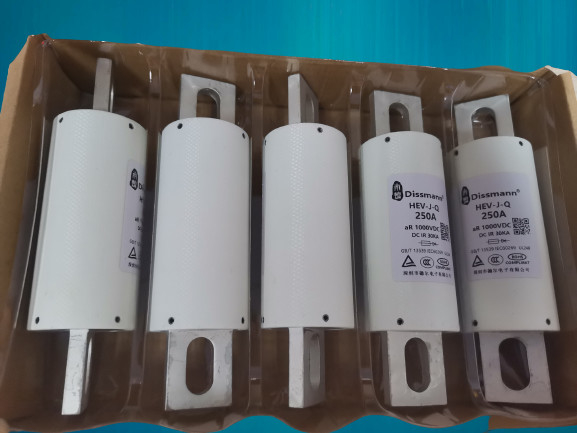

HEV श्रृंखला फ्यूज की विशेषता
उत्पादों की यह श्रृंखला राउंड-ट्यूब बोल्ट से जुड़े फ़्यूज़ हैं, जिनमें छोटे आकार, तेज़ उड़ाने, कम I2t, और उच्च विश्वसनीयता की विशेषताएं हैं। हम डिसमैन ब्रांड हैं, अधिकांश HEV श्रृंखला फ़्यूज़ पाइल प्रोटेक्शन चार्ज करने के लिए आवेदन करते हैं, चार्जिंग में गहरे विकसित होते हैं। पाइल उद्योग लगभग 10 वर्षों के लिए, यह सबसे अग्रणी उद्यमों का मुख्य आपूर्तिकर्ता बन गया है। वर्तमान में हमारा मुख्य ग्राहक स्टार चार्ज, सिनएक्सेल, चार्जकोर, विनलाइन आदि है।
HEV सीरीज फ्यूज की संरचना
HEV फ्यूज एक ट्यूब बॉडी और दो एंड कैप से बना होता है। ट्यूब ग्लास फाइबर से बनी होती है, और दोनों सिरों पर चाकू कॉपर एलॉय टिन प्लेटिंग होता है।
एचईवी फ्यूज (मिमी) का आयाम
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
DC1000V HEV फ्यूज का उत्पाद प्रकार, रेटेड वर्तमान के अनुसार आकार चुनें।
| नमूना | वर्तमान मूल्यांकित | मैं2टी (ए2एस) | शक्ति का अपव्यय | आकार कोड | स्थापित करना | |
| प्री-आर्क | कुल | |||||
| एचईवी-जेक्यू-5 | 5ए | 20 | 115 | 1.8 | एचएफ1 | माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-जेक्यू-10 | 10:00 पूर्वाह्न | 30 | 170 | 2.2 | ||
| एचईवी-जेक्यू-15 | 15ए | 48 | 220 | 3.1 | ||
| एचईवी-जेक्यू-20 | 20ए | 72 | 360 | 3.6 | ||
| एचईवी-जेक्यू-25 | 25ए | 85 | 510 | 4.2 | ||
| एचईवी-जेक्यू-30 | 30ए | 110 | 830 | 5.1 | ||
| एचईवी-जेक्यू-35 | 35ए | 180 | 1250 | 6.3 | ||
| एचईवी-जेक्यू-40 | 40ए | 290 | 1650 | 7.8 | ||
| एचईवी-जेक्यू-45 | 45ए | 350 | 1900 | 8.5 | ||
| एचईवी-जेक्यू-50 | 50ए | 440 | 2450 | 10 | ||
| एचईवी-जेक्यू-60 | 60ए | 600 | 3500 | 12.5 | ||
| एचईवी-जेक्यू-70 | 70ए | 820 | 5500 | 14 | ||
| एचईवी-जेक्यू-80 | 80ए | 1050 | 6500 | 16 | ||
| एचईवी-जेक्यू-90 | 90ए | 1800 | 10500 | 17 | एचएफ 2 | |
| एचईवी-जेक्यू-100 | 100ए | 2300 | 12000 | 18 | ||
| एचईवी-JQ-125 | 125ए | 3400 | 21000 | 20 | ||
| एचईवी-जेक्यू-150 | 150ए | 4900 | 25500 | 27 | ||
| एचईवी-JQ-175 | 175ए | 9200 | 40000 | 30 | एचएफ3 | माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m |
| एचईवी-जेक्यू-200 | 200ए | 15000 | 60000 | 32 | ||
| एचईवी-JQ-225 | 225ए | 19000 | 105000 | 40 | ||
| एचईवी-जेक्यू-250 | 250ए | 24000 | 113000 | 47 | ||
| एचईवी-JQ-275 | 275ए | 25000 | 130000 | 49 | ||
| एचईवी-जेक्यू-300 | 300ए | 26000 | 160000 | 52 | ||
| एचईवी-जेक्यू-325 | 325ए | 33000 | 180000 | 55 | ||
| एचईवी-जेक्यू-350 | 350ए | 42000 | 230000 | 60 | एचएफ4 | |
| एचईवी-जेक्यू-400 | 400ए | 71000 | 320000 | 65 | ||
| एचईवी-जेक्यू-450 | 450ए | 78000 | 300000 | 80 | ||
| एचईवी-जेक्यू-500 | 500ए | 105000 | 350000 | 95 | ||
| एचईवी-जेक्यू-600 | 600ए | 163000 | 530000 | 105 | एचएफ5 | माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m |
| एचईवी-जेक्यू-700 | 700ए | 320000 | 680000 | 155 | ||
| एचईवी-जेक्यू-800 | 800ए | 420000 | 870000 | 185 | ||
HF1: 5A-80A की रेटेड वर्तमान सीमा, माउंटिंग बोल्ट M8 अनुशंसित टोक़ 11N·m में उपलब्ध है;
HF2: 90A-150A की रेटेड वर्तमान सीमा, माउंटिंग बोल्ट M8 अनुशंसित टोक़ 11N·m में उपलब्ध है;
HF3: 175A-325A की रेटेड वर्तमान सीमा, बढ़ते बोल्ट M10 अनुशंसित टोक़ 20N·m में उपलब्ध है;
HF4: 350A-500A की रेटेड वर्तमान सीमा, बढ़ते बोल्ट M8 अनुशंसित टोक़ 20N·m में उपलब्ध है;
HF5: 600A-800A की रेटेड वर्तमान सीमा, माउंटिंग बोल्ट M12 अनुशंसित टोक़ 28N·m में उपलब्ध है;
सामान्य प्रश्न
प्रश्न: मेरा बैटरी उत्पाद नाममात्र का करंट 250A है, और पल्स करंट 380A है।तो करंट का कितना फ्यूज सुरक्षित है?
उत्तर: आम तौर पर, हम आपके पल्स करंट को चयन के आधार के रूप में उपयोग करते हैं, और 600A फ्यूज की आवश्यकता होती है।
