उत्पाद विवरण:
|
| सामग्री: | चीनी मिट्टी | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 5 ए-800A | रेटेड वोल्टेज: | DC1000V |
| श्रेणी: | एआर | तोड़ने की क्षमता: | DC30KA |
| कार्यकारी मानक: | UL248-20、ISO8820、JASO-D622、RoHS आज्ञाकारी | आवेदन पत्र: | शुद्ध इलेक्ट्रिक वाहन और हाइब्रिड वाहन पावर बैटरी |

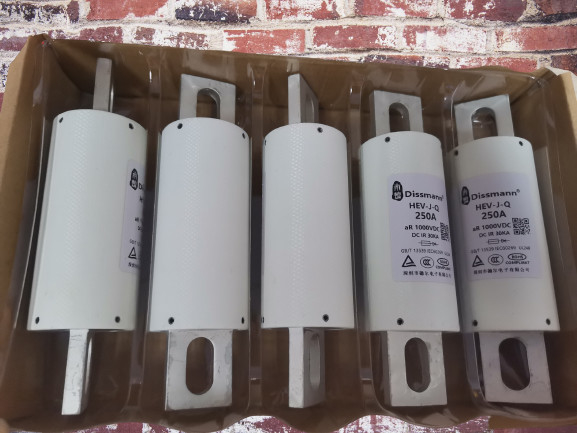

चीन में HEV श्रृंखला 250A सिरेमिक ऑटोमोटिव फ्यूज आपूर्ति
HEV श्रृंखला फ्यूज की उत्पाद मूलभूत जानकारी
यह HEV श्रृंखला फ़्यूज़ मुख्य रूप से अर्धचालक उपकरणों जैसे आवृत्ति कन्वर्टर्स, रेक्टीफायर्स, इनवर्टर, विभिन्न बिजली आपूर्ति, साथ ही बिजली बैटरी, मोटर, कैपेसिटर, तार और अन्य उपकरण और उपकरणों के शॉर्ट-सर्किट और बैकअप सुरक्षा के लिए डिज़ाइन की गई है। वे उपयुक्त लाइन कर सकते हैं DC150V/DC500V/DC750V/DC1000V के वोल्टेज में, 5A-800A की रेटेड वर्तमान सीमा, DC30KA तक की ब्रेकिंग क्षमता।
DC1000V HEV फ्यूज का आयाम
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
DC1000V HEV फ्यूज का उत्पाद प्रकार
| नमूना | वर्तमान मूल्यांकित | मैं2टी (ए2एस) | शक्ति का अपव्यय | आकार कोड | स्थापित करना | |
| प्री-आर्क | कुल | |||||
| एचईवी-जेक्यू-5 | 5ए | 20 | 115 | 1.8 | एचएफ1 | माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-जेक्यू-10 | 10:00 पूर्वाह्न | 30 | 170 | 2.2 | ||
| एचईवी-जेक्यू-15 | 15ए | 48 | 220 | 3.1 | ||
| एचईवी-जेक्यू-20 | 20ए | 72 | 360 | 3.6 | ||
| एचईवी-जेक्यू-25 | 25ए | 85 | 510 | 4.2 | ||
| एचईवी-जेक्यू-30 | 30ए | 110 | 830 | 5.1 | ||
| एचईवी-जेक्यू-35 | 35ए | 180 | 1250 | 6.3 | ||
| एचईवी-जेक्यू-40 | 40ए | 290 | 1650 | 7.8 | ||
| एचईवी-जेक्यू-45 | 45ए | 350 | 1900 | 8.5 | ||
| एचईवी-जेक्यू-50 | 50ए | 440 | 2450 | 10 | ||
| एचईवी-जेक्यू-60 | 60ए | 600 | 3500 | 12.5 | ||
| एचईवी-जेक्यू-70 | 70ए | 820 | 5500 | 14 | ||
| एचईवी-जेक्यू-80 | 80ए | 1050 | 6500 | 16 | ||
| एचईवी-जेक्यू-90 | 90ए | 1800 | 10500 | 17 | एचएफ 2 | |
| एचईवी-जेक्यू-100 | 100ए | 2300 | 12000 | 18 | ||
| एचईवी-JQ-125 | 125ए | 3400 | 21000 | 20 | ||
| एचईवी-जेक्यू-150 | 150ए | 4900 | 25500 | 27 | ||
| एचईवी-JQ-175 | 175ए | 9200 | 40000 | 30 | एचएफ3 | माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m |
| एचईवी-जेक्यू-200 | 200ए | 15000 | 60000 | 32 | ||
| एचईवी-JQ-225 | 225ए | 19000 | 105000 | 40 | ||
| एचईवी-जेक्यू-250 | 250ए | 24000 | 113000 | 47 | ||
| एचईवी-JQ-275 | 275ए | 25000 | 130000 | 49 | ||
| एचईवी-जेक्यू-300 | 300ए | 26000 | 160000 | 52 | ||
| एचईवी-जेक्यू-325 | 325ए | 33000 | 180000 | 55 | ||
| एचईवी-जेक्यू-350 | 350ए | 42000 | 230000 | 60 | एचएफ4 | |
| एचईवी-जेक्यू-400 | 400ए | 71000 | 320000 | 65 | ||
| एचईवी-जेक्यू-450 | 450ए | 78000 | 300000 | 80 | ||
| एचईवी-जेक्यू-500 | 500ए | 105000 | 350000 | 95 | ||
| एचईवी-जेक्यू-600 | 600ए | 163000 | 530000 | 105 | एचएफ5 | माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m |
| एचईवी-जेक्यू-700 | 700ए | 320000 | 680000 | 155 | ||
| एचईवी-जेक्यू-800 | 800ए | 420000 | 870000 | 185 | ||
सामान्य प्रश्न
प्रश्न: मेरा बैटरी उत्पाद नाममात्र का करंट 250A है, और पल्स करंट 380A है।तो करंट का कितना फ्यूज सुरक्षित है?
उत्तर: आम तौर पर, हम आपके पल्स करंट को चयन के आधार के रूप में उपयोग करते हैं, और 600A फ्यूज की आवश्यकता होती है।
