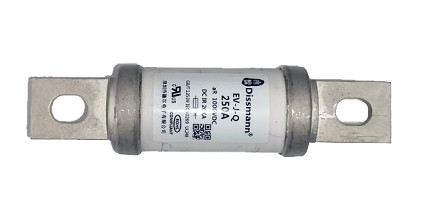

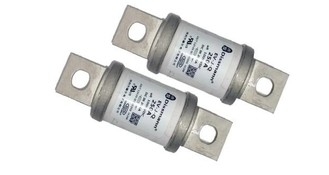

Ul248 चार्जिंग पाइल सिरेमिक ऑटोमोटिव फ़्यूज़ Dc1000v

डिसमैन फ्यूजEV-JQ सीरीज फ्यूजएल जीबी 13539, आईईसी 60269, यूएल 248 के अनुरूप

उत्पाद बुनियादी जानकारी:

1.EV-JQ श्रृंखला फ्यूज, आयाम और प्रदर्शन अनुरूप: GB13539, IEC60269, UL248

2. रेटेड वोल्टेज: DC1000V या उससे कम

3. रेटेड वर्तमान: 150/250/550/600 ए

4. ब्रेकिंग क्षमता: DC20kA

5. यूरोपीय संघ और चीन RoHS निर्देश के साथ अनुपालन

6. UL248, GB13539, IEC60269, GB31456 के मानक का अनुपालन

उत्पाद व्यवहार्यता:

उत्पादों की यह श्रृंखला EV-JQ हैंसिरेमिक बोल्ट से जुड़े फ़्यूज़, जिसमें छोटे आकार और उच्च विश्वसनीयता की विशेषताएं हैं।एक विस्तृत तापमान सीमा के लिए लागू, उच्च तीव्रता यांत्रिक कंपन और सदमे, तापमान सदमे और मजबूत रासायनिक भार का सामना कर सकता है, सड़क वाहन उद्योग अनुप्रयोगों के लिए उपयुक्त, इलेक्ट्रिक वाहन ड्राइव पावर सिस्टम, पावर रूपांतरण प्रणाली, ऊर्जा भंडारण और पावर बैटरी के रूप में उपयोग किया जा सकता है। , ऊर्जा भंडारण कैपेसिटर, इन्वर्टर नियंत्रक, चार्जर, तार, और अन्य मोटर वाहन घटकों और उपकरणों के लिए शॉर्ट-सर्किट और बैकअप सुरक्षा। विशेष रूप से शुद्ध इलेक्ट्रिक वाहनों और हाइब्रिड इलेक्ट्रिक वाहनों के लिए शॉर्ट सर्किट संरक्षण फ़्यूज़

उत्पाद विशेषताएं:

सिरेमिक ऑटोमोटिव फ्यूजउत्पाद सामग्री:

भाग	सामग्री
फ्यूज तार	तांबा या चांदी
खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल	कॉपर मिश्र धातु टिन चढ़ाना
फ्यूज लेग	कॉपर मिश्र धातु टिन चढ़ाना
फ्यूज बॉडी	सिरेमिक ट्यूब
भरनेवाला	रेत क्वार्ट्ज



उत्पाद आयाम:

नमूना	आकार कोड	ए ±3	बी ± 1.5	सी ±2	डी ±2.5	एफ ± 1	जी ± 0.5	एच ± 0.2	जे ± 1
ईवी-जेक्यू	वीजे1	116.5	30.4	75	96.5	9	25	4	13
	वीजे2	140	37.3	77	109.5	1 1	25	6	15
	वीजे3-1	148	53.5	90	118	12.5	40	8	20





वर्तमान मंदिरतापमान सीविशेषतासीउर्वी



उत्पाद प्रकार

नमूना	वर्तमान मूल्यांकित	I²t(A²s)		बिजली की खपत	आकार कोड	स्थापित करना
ईवी-जेक्यू-30	30	120	850	5	वीजे1	माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m
ईवी-जेक्यू-40	40	300	1700	7.5
ईवी-जेक्यू-50	50	450	2500	10
ईवी-जेक्यू-60	60	620	3600	12.5
ईवी-जेक्यू-70	70	850	5600	14
ईवी-जेक्यू-80	80	1100	6600	15.5
ईवी-जेक्यू-90	90	1850	10600	17
ईवी-जेक्यू-100	100	2300	12000	18
ईवी-जेक्यू-125	125	3400	21000	20
ईवी-जेक्यू-150	150	4800	25000	25
ईवी-जेक्यू-175	175	9200	40000	30	वीजे2	माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m
ईवी-जेक्यू-200	200	15000	60000	34
EV-JQ-225	225	19000	105000	40
ईवी-जेक्यू-250	250	23500	113000	43
ईवी-जेक्यू-275	275	24800	128000	48
ईवी-जेक्यू-300	300	26000	155000	52
ईवी-जेक्यू-325	325	32700	175000	56
ईवी-जेक्यू-350	350	40000	223000	60	वीजे3-1	माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m
ईवी-जेक्यू-400	400	56000	290000	65
ईवी-जेक्यू-450	450	78000	390000	80
ईवी-जेक्यू-500	500	105000	490000	90
ईवी-जेक्यू-600	600	165000	560000	105	वीजे3-2
ईवी-जेक्यू-800	800	420000	870000	175
