उत्पाद विवरण:
|
| सामग्री: | फाइबर पाइप | रंग: | बेज |
|---|---|---|---|
| रेटेड वोल्टेज: | 600Vdc | मूल्यांकन वर्तमान: | 1000ए |
| तोड़ने की क्षमता: | 50kA | मानक: | IEC60269, UL248 |
| प्रयोग: | अधिभार संरक्षण, चार्जिंग स्टेशन | कीवर्ड: | एनएच टाइप एचआरसी फ्यूज |
| हाई लाइट: | 50kA NH टाइप HRC फ्यूज,UL248 NH टाइप HRC फ्यूज,थर्मल एचआरसी फ्यूज 100 amp |
||

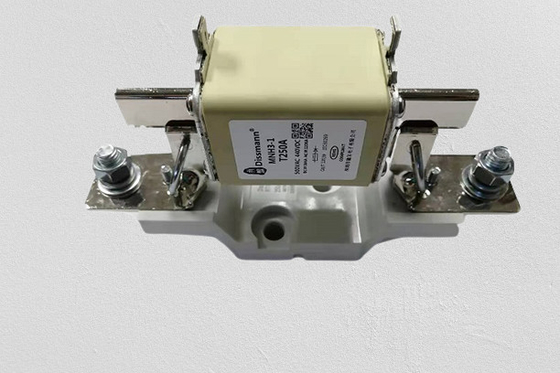

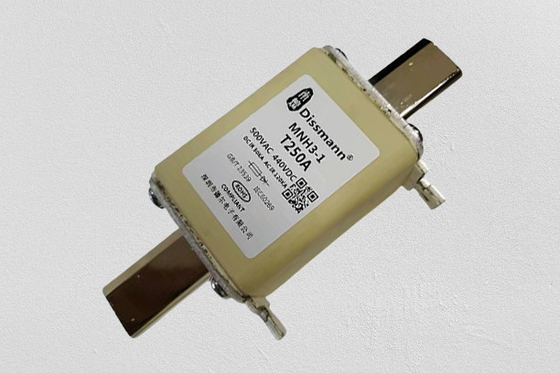

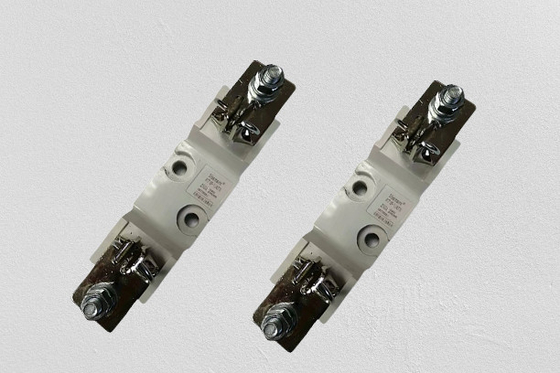

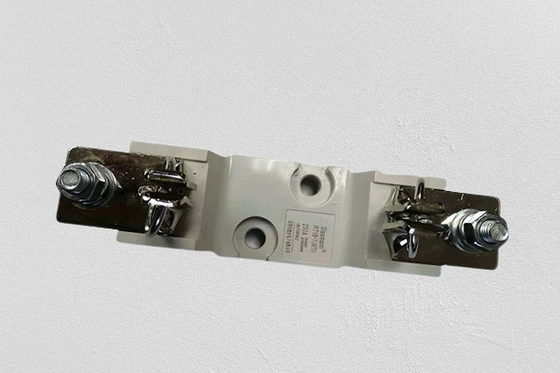

एनएच प्रकार एचआरसी फ्यूज एकाधिक मॉडल थर्मल 100 ए 250 ए 300 ए फ्यूज और फ्यूज बेस
सामग्री:
नूमेनन: फाइबर पाइप
पिन: मिश्र धातु
विशेषताएँ:
उच्च तोड़ने की क्षमता फ्यूज
कई प्रकार के हाई ब्रेकिंग कैपेसिटी फ्यूज
वर्तमान रेटिंग: 6A-630A
वोल्टेज रेटिंग: AC500V / DC440V या उससे कम
तोड़ने की क्षमता:AC500V/120kA DC440V/50kA
प्रोडक्ट प्रेसेंटेशन:
|
रेटेड वोल्टेज |
AC500V/DC440V |
सुरक्षा टाइप करें |
एआर |
| वर्तमान मूल्यांकित | 6ए-630ए |
तोड़ने की क्षमता |
AC500V/120kA DC440V/50kA (स्थिर समय15-20ms) |
|
आवश्यकता को पूरा |
UL248-13, IEC60269.4 यूरोपीय संघ और रोश निर्देश |
टिप्पणियां |
उत्पाद के समग्र आयाम (मिमी)
| एमएनएच3-00 | एमएनएच3-1 | एमएनएच3-2 | एमएनएच3-3 | |
| ए 1 | 7.85 ± 1.5 | 135 ± 2.5 | 150 ± 2.5 | 150 ± 2.5 |
| ए20-5 | 54 | 72 | 72 | 72 |
| ए3 | 45±1.5 | 62±2.5 | 62±2.5 | 62±2.5 |
| च (अधिकतम) | 15 | 15 | 15 | 18 |
| बी ± 0.2 | 15 | 20 | 25 | 32 |
| e1 ± 3 | 57 | 62 | 72 | 82 |
| ई2 | 29±1 | 48 ± 2 | 58 ± 2 | 67 ± 3 |
ईवी फ्यूज का उत्पाद प्रकार
| नमूना | वर्तमान मूल्यांकित | मैं2टी (ए2एस) | शक्ति का अपव्यय | आकार कोड | |
| मैं | |||||
| एमएनएच3-00-टी6ए | 6 | 14 | 137 | 1.7 | 0 |
| एमएनएच3-00-टी10ए | 10 | 60 | 280 | 2 | |
| एमएनएच3-00-टी16ए | 16 | 280 | 960 | 3.1 | |
| एमएनएच3-00-टी20ए | 20 | 580 | 2200 | 3.3 | |
| एमएनएच3-00-टी25ए | 25 | 1050 | 3900 | 3.5 | |
| एमएनएच3-00-टी32ए | 32 | 2050 | 5900 | 4.1 | |
| एमएनएच3-00-टी40ए | 40 | 3800 | 9700 | 4.9 | |
| एमएनएच3-00-टी50ए | 50 | 5200 | 13500 | 5.3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6.3 | |
| एमएनएच3-00-टी80ए | 80 | 10500 | 30500 | 6.9 | |
| MNH3-00-T100A | 100 | 19500 | 59000 | 8.5 | |
| एमएनएच3-00-टी125ए | 125 | 39500 | 119000 | 9.5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11.5 | |
| एमएनएच3-1-टी80ए | 80 | 9900 | 29800 | 7.8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9.6 | |
| एमएनएच3-1-टी125ए | 125 | 39000 | 11800 | 11.5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12.8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |
| एमएनएच3-1-टी250ए | *250 | 240000 | 498000 | 20 | |
| एमएनएच3-2-टी125ए | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13.5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| एमएनएच3-2-टी224ए | 224 | 155000 | 380000 | 17.5 | |
| एमएनएच3-2-टी250ए | *250 | 220000 | 485000 | 21 | |
| एमएनएच3-2-टी300ए | 300 | 340000 | 750000 | 24 | |
| एमएनएच3-2-टी315ए | 315 | 380000 | 860000 | 25 | |
| एमएनएच3-2-टी355ए | 355 | 525000 | 1170000 | 28 | |
| एमएनएच3-3-टी400ए | 400 | 720000 | 1550000 | 31 | |
| एमएनएच3-3-टी315ए | 315 | 380000 | 860000 | 25 | 3 |
| एमएनएच3-3-टी355ए | 355 | 510000 | 1150000 | 29 | |
| एमएनएच3-3-टी400ए | *400 | 720000 | 1650000 | 31 | |
| एमएनएच3-3-टी425ए | 425 | 885000 | 1980000 | 34 | |
| एमएनएच3-3-टी500ए | *500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
उत्पाद वर्णन
यह श्रृंखला फ्यूज एसी 50 हर्ट्ज के लिए उपयुक्त है, 660V के लिए रेटेड वोल्टेज, 1000A.lt के लिए रेटेड वर्तमान मुख्य रूप से अधिभार और शॉर्ट सर्किट (जीजी / जीएल) से इर्किट की रक्षा के लिए विद्युत स्थापना में उपयोग किया जाता है; यह सेमीकंडक्टर डिवाइस की सुरक्षा के लिए भी प्राप्त हो सकता है और अन्य हॉर्ट-सर्किट (एआर) के साथ-साथ शॉर्ट-सर्किट (एएम) से इलेक्ट्रिक मोटर से सेट किस्त पूरी करते हैं।उन्होंने इस श्रृंखला फ्यूज के लिए 120KA की ब्रेकिंग क्षमता का मूल्यांकन किया है। यह श्रृंखला फ्यूज राष्ट्रीय मानक GB13539 और अंतर्राष्ट्रीय विद्युत समिति मानक IEC60269 के अनुरूप है।
