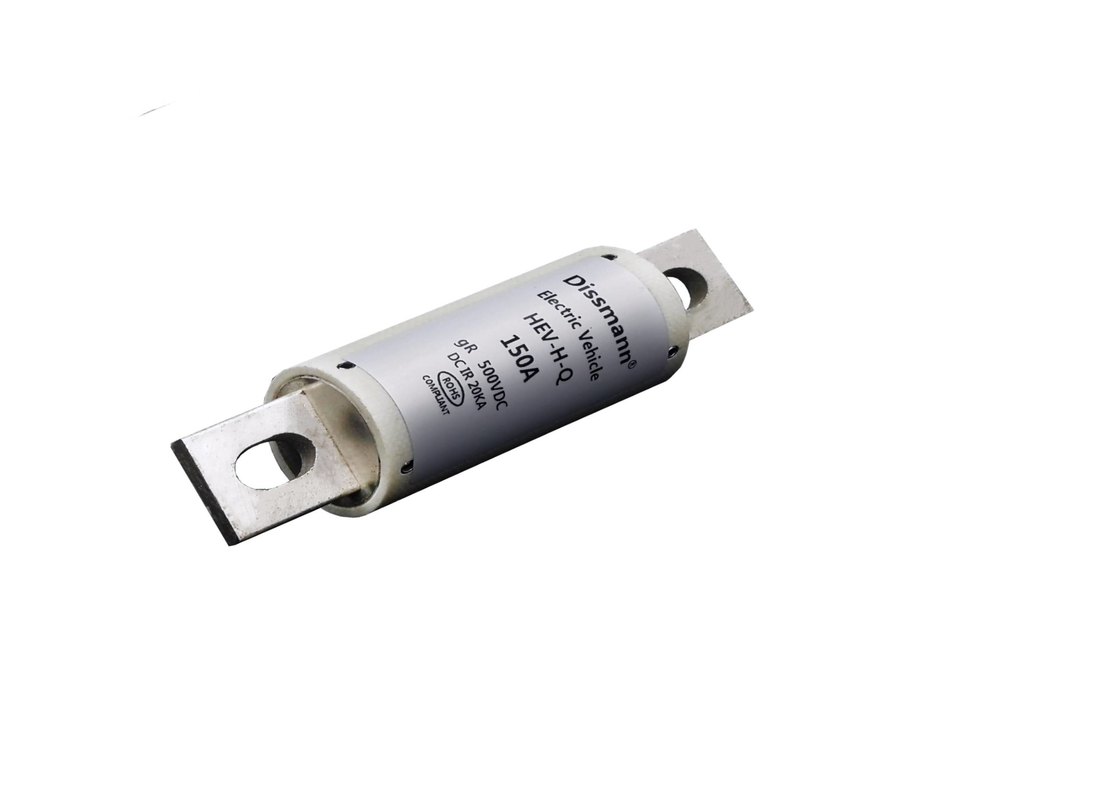

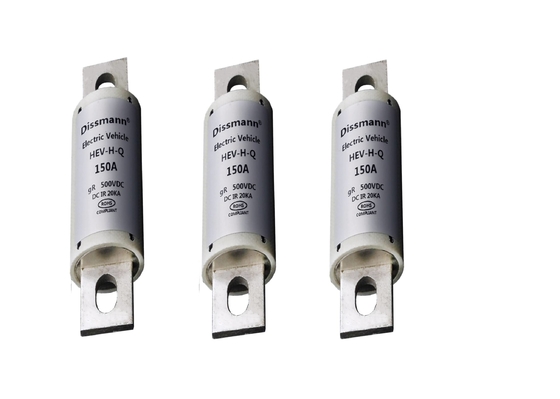

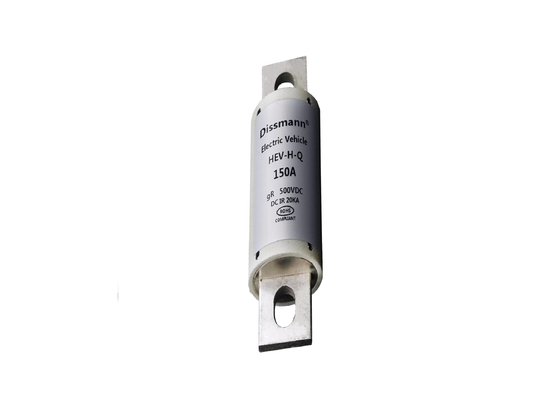

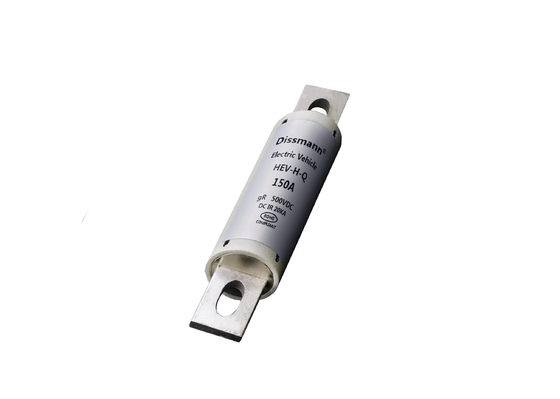

उत्पाद विवरण:
|
| सामग्री:: | चीनी मिट्टी | रंग:: | सफेद |
|---|---|---|---|
| उपयोग:: | बीडीयू, पीडीयू, बैटरी, इलेक्ट्रिक कंट्रोल | रेटेड वोल्टेज:: | 500वीडीसी |
| वर्तमान मूल्यांकन:: | 150ए | कीवर्ड: | मोटर वाहन फ्यूज |
| हाई लाइट: | पीडीयू फ्यूज उच्च ब्रेकिंग क्षमता,500 वीडीसी फ्यूज उच्च ब्रेकिंग क्षमता,150 ए सिरेमिक इलेक्ट्रिक फ्यूज |
||
नई ऊर्जा विद्युत फ्यूज ऑटोमोटिव फ्यूज पावर इलेक्ट्रॉनिक फ्यूज
उत्पाद विस्तृत:
बढ़ते बोल्ट, अन्य स्थापना के लिए वैकल्पिक
RoHS निर्देश का पालन करें
रेटेड वर्तमान:- 150A
रेटेड वोल्टेज:- 500V डीसी
तोड़ने की क्षमता: 20KA
पैकिंग:
टुकड़ा वजन: 246±5g
कार्टन आयाम: L.274 * W.225 * H.230mm
आंतरिक बॉक्स आयाम: L.225*W.140*H.50mm
शुद्ध वजन / कार्टन: 12.3 किग्रा
सकल वजन / कार्टन: 13.5 किग्रा
कार्टन आयाम: 14180cm3
प्रोडक्ट प्रेसेंटेशन
|
रेटेड वोल्टेज |
एसी / डीसी 500 वी या उससे कम |
सुरक्षा टाइप करें |
एआर |
| वर्तमान मूल्यांकित | 5 ए-800A |
तोड़ने की क्षमता
|
AC100KA, DC50KA (समय स्थिर≤15ms) |
|
आवश्यकता को पूरा |
UL248-20, ISO8820, JASO-D622, यूरोपीय संघ और RoHS निर्देश |
टिप्पणियां
|
- |
उत्पाद के समग्र आयाम (मिमी)
|
आकार कोड |
ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचजेड1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| एचजेड3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| एचजेड4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| एचजेड5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| एचजेड6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
वर्तमान विशेषता वक्र
उत्पाद प्रकार
|
नमूना |
वर्तमान मूल्यांकित ( ए ) |
मैं2टी (ए2एस) |
शक्ति का अपव्यय (डब्ल्यू) |
आकार कोड |
स्थापित करना |
|
| प्री-आर्क | आफ्टर-आर्क | |||||
| एचईवी-मुख्यालय-35 | 35ए | 33 | 145 | 8.5 | एचजेड1 |
माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-मुख्यालय-40 | 40ए | 74 | 315 | 8 | ||
| एचईवी-मुख्यालय-45 | 45ए | 100 | 430 | 8 | ||
| एचईवी-मुख्यालय-50 | 50ए | 130 | 650 | 8.5 | ||
| एचईवी-मुख्यालय-60 | 60ए | 200 | 880 | 10 | ||
| एचईवी-मुख्यालय-70 | 70ए | 210 | 900 | 10.5 | HZ2 | |
| एचईवी-मुख्यालय-80 | 80ए | 300 | 1360 | 12.5 | ||
| एचईवी-मुख्यालय-90 | 90ए | 350 | 1500 | 15.5 | ||
| एचईवी-मुख्यालय-100 | 100ए | 460 | 1950 | 17.5 | ||
| एचईवी-मुख्यालय-125 | 125ए | 750 | 3430 | 26 | एचजेड3 | |
| एचईवी-मुख्यालय-150 | 150ए | 1000 | 4450 | 31 | ||
| एचईवी-मुख्यालय-175 | 175ए | 1400 | 6100 | 36 | ||
| एचईवी-मुख्यालय-200 | 200ए | 1800 | 8300 | 41 | ||
| एचईवी-मुख्यालय-225 | 225ए | 4600 | 23000 | 39 | एचजेड4 |
माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m |
| एचईवी-मुख्यालय-250 | 250ए | 6250 | 32100 | 41 | ||
| एचईवी-मुख्यालय-275 | 275ए | 7800 | 40000 | 46 | ||
| एचईवी-मुख्यालय-300 | 300ए | 9600 | 49000 | 52 | ||
| एचईवी-मुख्यालय-325 | 325ए | 13500 | 63000 | 54 | ||
| एचईवी-मुख्यालय-350 | 350ए | 14000 | 72000 | 59 | ||
| एचईवी-मुख्यालय-400 | 400ए | 18500 | 95500 | 66 | ||
| एचईवी-मुख्यालय-450 | 450ए | 24000 | 125000 | 75 | एचजेड5 | |
| एचईवी-मुख्यालय-500 | 500ए | 28500 | 147000 | 84 | ||
| एचईवी-मुख्यालय-600 | 600ए | 40500 | 203000 | 108 | ||
| एचईवी-मुख्यालय-700 | 700ए | 54000 | 295000 | 122 | एचजेड6 |
माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m
|
| एचईवी-मुख्यालय-800 | 800ए | 75000 | 406000 | 130 | ||
| एचईवी-मुख्यालय-1000 | 1000ए | 90000 | 430000 | 146 | HZ7 | |
| एचईवी-मुख्यालय-1200 | 1200ए | 120000 | 590000 | 180 | ||
