उत्पाद विवरण:
|
| सामग्री: | फाइबर ट्यूब | प्रमाणन: | UL |
|---|---|---|---|
| संरक्षण प्रकार: | एआर | तोड़ने की क्षमता: | DC50KA/AC100KA |
| रेटेड वोल्टेज: | एसी/DC1000V | वर्तमान मूल्यांकित: | 5 ए-800A |
| हाई लाइट: | DC30ka इलेक्ट्रिक वाहन फ़्यूज़,800amp उच्च ब्रेकिंग क्षमता फ़्यूज़ |
||
उत्पादों की यह श्रृंखला गोल ट्यूब बोल्ट प्रकार के फ़्यूज़ हैं, जिनमें छोटे आकार, तेज़ फ़्यूज़िंग, कम I2t, उच्च विश्वसनीयता, आदि की विशेषताएं हैं। यह शॉर्ट सर्किट और फ़्रीक्वेंसी कन्वर्टर, रेक्टिफायर, इन्वर्टर, विभिन्न बिजली आपूर्ति के बैकअप संरक्षण के लिए उपयुक्त है। और अन्य अर्धचालक उपकरण, साथ ही पावर बैटरी, मोटर, कैपेसिटर, तार और अन्य उपकरण और उपकरण।इस उत्पाद में अच्छा कंपन प्रतिरोध और लौ मंदता है, और यह रेल पारगमन, मोटर वाहन और अन्य कंपन पर्यावरण अनुप्रयोगों के लिए उपयुक्त है।

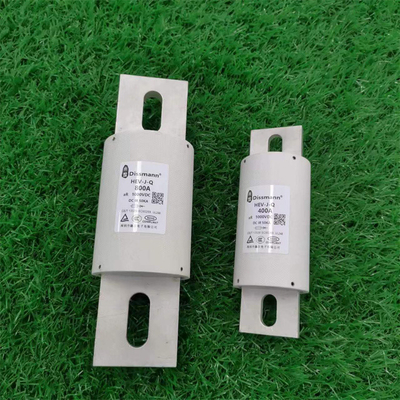

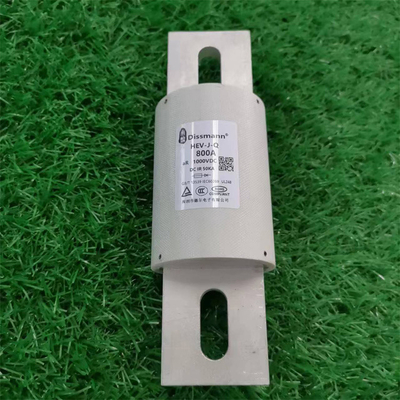

1.DC1000V HEV-JQ सीरीज फ्यूज (रेटेड करंट: 10A-800A, प्रोटेक्शन टाइप: aR, ब्रेकिंग क्षमता: DC30KA/AC100KA, समय स्थिर ≤15ms):
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
|
आदर्श |
मूल्यांकन वर्तमान ए |
मैं2टी (ए2एस) |
शक्ति का अपव्यय डब्ल्यू |
आकार कोड |
स्थापित करना |
|
| प्री-आर्क | कुल | |||||
| एचईवी-जेक्यू-5 | 5ए | 20 | 115 | 1.8 | एचएफ1 |
माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-जेक्यू-10 | 10:00 पूर्वाह्न | 30 | 170 | 2.2 | ||
| एचईवी-जेक्यू-15 | 15ए | 48 | 220 | 3.1 | ||
| एचईवी-जेक्यू-20 | 20ए | 72 | 360 | 3.6 | ||
| एचईवी-जेक्यू-25 | 25ए | 85 | 510 | 4.2 | ||
| एचईवी-जेक्यू-30 | 30ए | 110 | 830 | 5.1 | ||
| एचईवी-जेक्यू-35 | 35ए | 180 | 1250 | 6.3 | ||
| एचईवी-जेक्यू-40 | 40ए | 290 | 1650 | 7.8 | ||
| एचईवी-जेक्यू-45 | 45ए | 350 | 1900 | 8.5 | ||
| एचईवी-जेक्यू-50 | 50ए | 440 | 2450 | 10.0 | ||
| एचईवी-जेक्यू-60 | 60ए | 600 | 3500 | 12.5 | ||
| एचईवी-जेक्यू-70 | 70ए | 820 | 5500 | 14 | ||
| एचईवी-जेक्यू-80 | 80ए | 1050 | 6500 | 16 | ||
| एचईवी-जेक्यू-90 | 90ए | 1800 | 10500 | 17 | एचएफ 2 | |
| एचईवी-जेक्यू-100 | 100ए | 2300 | 12000 | 18 | ||
| एचईवी-JQ-125 | 125ए | 3400 | 21000 | 20 | ||
| एचईवी-जेक्यू-150 | 150ए | 4900 | 25500 | 27 | ||
| एचईवी-JQ-175 | 175ए | 9200 | 40000 | 30 | एचएफ3 |
माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m |
| एचईवी-जेक्यू-200 | 200ए | 15000 | 60000 | 32 | ||
| एचईवी-JQ-225 | 225ए | 19000 | 105000 | 40 | ||
| एचईवी-जेक्यू-250 | 250ए | 24000 | 113000 | 47 | ||
| एचईवी-JQ-275 | 275ए | 25000 | 130000 | 49 | ||
| एचईवी-जेक्यू-300 | 300ए | 26000 | 160000 | 52 | ||
| एचईवी-जेक्यू-325 | 325ए | 33000 | 180000 | 55 | ||
| एचईवी-जेक्यू-350 | 350ए | 42000 | 230000 | 60 | एचएफ4 | |
| एचईवी-जेक्यू-400 | 400ए | 71000 | 320000 | 65 | ||
| एचईवी-जेक्यू-450 | 450ए | 78000 | 300000 | 80 | ||
| एचईवी-जेक्यू-500 | 500ए | 105000 | 350000 | 95 | ||
| एचईवी-जेक्यू-600 | 600ए | 163000 | 530000 | 105 | एचएफ5 |
माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m |
| एचईवी-जेक्यू-700 | 700ए | 320000 | 680000 | 155 | ||
| एचईवी-जेक्यू-800 | 800ए | 420000 | 870000 | 185 | ||
HEV फ्यूज रेटेड करंट की विशेषता वक्र:
