उत्पाद विवरण:
|
| सामग्री: | रेशा | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 5 ए-800A | रेटेड वोल्टेज: | 1000VDC |
| सुरक्षा का प्रकार: | एआर | तोड़ने की क्षमता: | DC30KA |
| आवेदन पत्र: | इलेक्ट्रिक वाहन चार्जर | कीवर्ड: | ईवी चार्जर फ्यूज |
| हाई लाइट: | सेमीकंडक्टर हाई स्पीड फ्यूज,ईवी चार्जर हाई स्पीड फ्यूज,सेमीकंडक्टर फ्यूज DC750V |
||

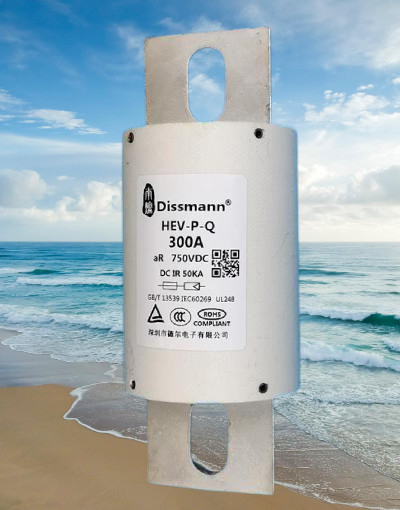

DC750V अर्धचालक फ़्यूज़ चीन में आपूर्ति करते हैं
DC750V फ्यूज की बुनियादी जानकारी
रेटेड वोल्टेज: DC750V या उससे कम
रेटेड करंट: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
ग्रेड की रक्षा करें: एआर;
ब्रेकिंग क्षमता: DC50kA (टाइम कॉन्स्टेंट≤15ms)
स्थापना: बोल्ट ऑन
DC750V फ्यूज का अनुप्रयोग
उत्पादों की यह श्रृंखला छोटे आकार, कम I²t, उच्च ब्रेकिंग क्षमता विशेषताओं और अन्य विशेषताओं के साथ गोल ट्यूब बोल्ट कनेक्शन फ्यूज स्थापित करती है।फ़्रीक्वेंसी कन्वर्टर, रेक्टिफायर, इन्वर्टर, विभिन्न प्रकार की बिजली आपूर्ति और अन्य अर्धचालक उपकरण, और पावर बैटरी, इलेक्ट्रिक मोटर, कैपेसिटर, केबल और उपकरण या घटक के शॉर्ट-सर्किट और बैक-अप सुरक्षा के लिए लागू।इस उत्पाद में अच्छा कंपन प्रतिरोध और ज्वाला मंदक प्रदर्शन है।रेल ट्रांजिट और मोटर वाहनों जैसे कंपन पर्यावरण अनुप्रयोगों के लिए उपयुक्त।
सेमीकंडक्टर फ्यूज की संरचना
मुख्य बोबी सामग्री फाइबर ट्यूब है, फ्यूज तार में तांबे या चांदी और कॉपर मिश्र धातु टिन चढ़ाना से बना अंत टोपी है।
अर्धचालक फ्यूज का आयाम, रेटेड वर्तमान के अनुसार आकार चुनें।
| आयाम कैकोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: 5A ~ 80A की रेटेड वर्तमान सीमा
एचएफ 2: 90 ए ~ 150 ए की रेटेड वर्तमान सीमा
HF3: रेटेड वर्तमान सीमा 175A ~ 325A
HF4: 350A ~ 500A की रेटेड वर्तमान सीमा
एचएफ 5: 600 ए ~ 800 ए की रेटेड वर्तमान सीमा
ऊंचाई
सामान्य उपयोग की स्थिति
ऊंचाई 2000 मीटर से अधिक नहीं है।
स्वीकार्य उपयोग की स्थिति
2000 मी - 4500 मी।
ऊंचाई परिवर्तन पैरामीटर सुधार: उच्च ऊंचाई मुख्य रूप से इन्सुलेशन गिरावट, गर्मी लंपटता की स्थिति में गिरावट, वायु दाब परिवर्तन का कारण बनती है।
जब ऊंचाई 100 मीटर बढ़ती है, तो फ्यूज का तापमान 0.1-0.5k बढ़ जाता है।
जब ऊंचाई 100 मीटर बढ़ती है, तो परिवेश का तापमान औसत 0.5k के आसपास गिर जाता है।
सामान्य स्थिति, खुले वातावरण में फ्यूज का उपयोग करते हुए, रेटेड वर्तमान को प्रभावित करने वाली ऊंचाई की उपेक्षा कर सकते हैं, फिर भी मानक स्थिति के रूप में उपयोग कर सकते हैं।यदि यह 40 डिग्री सेल्सियस से अधिक है, तो रेटेड वर्तमान की डी-रेटिंग की आवश्यकता है।जब ऊंचाई 1000 मीटर बढ़ जाती है, तो रेटेड वर्तमान डी-रेट 2% - 5%।
नोट: समान आयाम श्रृंखला में, अधिकतम रेटेड वर्तमान उच्च डी-रेटिंग अनुपात को अपनाता है, कम रेटेड वर्तमान कम डी-रेटिंग अनुपात का उपयोग करता है।वायु इन्सुलेशन शक्ति (ब्रेकडाउन ताकत) पर ऊंचाई का प्रभाव।
वायु ढांकता हुआ ताकत पर ऊंचाई का प्रभाव (ब्रेकडाउन स्ट्रेंथ)
जब ऊंचाई बढ़ती है, वायु रोधन शक्ति कम हो जाती है।2000 - 4500 मीटर के बीच, जब ऊंचाई 1000 मीटर बढ़ जाती है, रेटेड वर्तमान डी-रेट 12-15%।GB/T16935.1 का संदर्भ, तदनुसार इंसुलेशन गैप को ठीक करें।
फ़्यूज़ टर्मिनलों के बीच की इन्सुलेशन दूरी आमतौर पर GB/T16935.1, तालिका A1 और A2 इन्सुलेशन अंतर से बहुत अधिक होती है जो मानक द्वारा आवश्यक होती है।छोटी मात्रा के साथ अलग-अलग फ़्यूज़ को छोड़कर, इन्सुलेशन गैप की जाँच करने की कोई आवश्यकता नहीं है।
फ़्यूज़ बेल्ट और अन्य जीवित संरचनाओं के बीच इन्सुलेशन अंतर, और जमीन पर, उपयोगकर्ता को ऊंचाई के प्रभाव पर विचार करने की आवश्यकता है।
सामान्य प्रश्न
प्रश्न 1: फ़्यूज़ कैसे चुनें?
उत्तर: शुरुआत में, हम आपको एक ग्राहक वास्तविक आवेदन फॉर्म भेजेंगे। आम तौर पर, हमें वर्तमान और ऑपरेटिंग वोल्टेज, स्थापना विधियों, प्रमाणीकरण आवश्यकताओं और अन्य पैरामीटर आवश्यकताओं को संचालित करने के लिए आपके आवेदन क्षेत्र को साफ़ करने की आवश्यकता होती है।
