उत्पाद विवरण:
|
| सामग्री: | चीनी मिट्टी | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 5 ए-800A | रेटेड वोल्टेज: | 1000VDC |
| सुरक्षा का प्रकार: | एआर | तोड़ने की क्षमता: | AC100KA/DC30KA |
| इंस्टालेशन: | पर वज्रपात | आवश्यकताओं को पूरा करें: | UL248-20、ISO8820、JASO-D622、EU और RoHS जासूस |
| हाई लाइट: | 800A इलेक्ट्रॉनिक फ्यूज,TUV हाई ब्रेकिंग कैपेसिटी फ्यूज,सिरेमिक हाई ब्रेकिंग कैपेसिटी फ्यूज |
||
20 साल के अनुभव के साथ उच्च ब्रेकिंग क्षमता फ्यूज चीन आपूर्तिकर्ता
उत्पाद बुनियादी जानकारी
रेटेड वोल्टेज: DC1000V या उससे कम
रेटेड करंट: 300A
सुरक्षा का वर्ग: एआर
ब्रेकिंग क्षमता: DC30kA (समय स्थिर≤15ms)
स्थापना प्रकार: बोल्ट में उपलब्ध है
RoHS के साथ अनुपालन
HEV फ्यूज का अनुप्रयोग
इस HEV फ्यूज का उपयोग कारों, ट्रकों, बसों और ऑफ-रोड परिवहन उपकरणों में केबल, तारों और बिजली के घटकों की सुरक्षा के लिए बड़े पैमाने पर किया जाता है जो रोशनी, हीटर, एयर कंडीशनिंग, रेडियो, पावर विंडो और अन्य बिजली के सामान को संचालित करने के लिए बिजली की आपूर्ति करते हैं।उनका उपयोग इलेक्ट्रिक और हाइब्रिड वाहनों और विभिन्न प्रकार के इलेक्ट्रॉनिक अनुप्रयोगों में भी किया जाता है।
एचईवी फ्यूज की संरचना

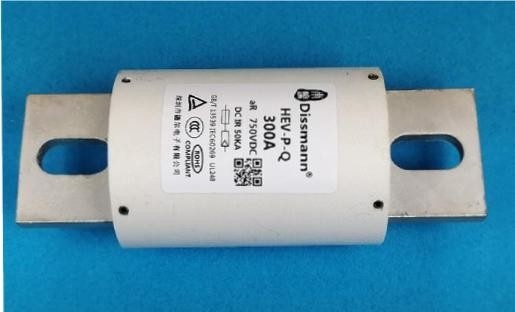

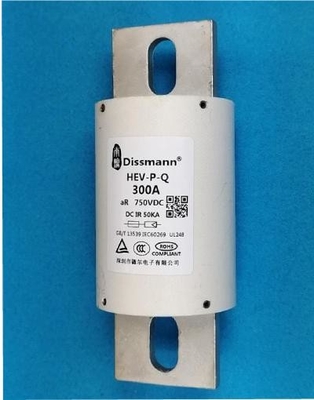

उत्पादों की यह श्रृंखला गोल-ट्यूब बोल्ट से जुड़े फ़्यूज़ हैं, जिनमें छोटे आकार, तेज़ उड़ाने, कम I2t और उच्च विश्वसनीयता की विशेषताएं हैं। 99.99% शुद्ध चांदी से बने एक चर क्रॉस-सेक्शन के साथ पिघलने वाली ट्यूब। ट्यूब फाइबर ट्यूब से बना है, पिघलने वाला तार तांबा या चांदी है, संपर्क सतह तांबा मिश्र धातु टिन चढ़ाना है, और पिघलने वाली ट्यूब रासायनिक उपचारित उच्च शुद्धता वाली क्वार्ट्ज रेत और विशेष रूप से उपचारित रासायनिक सामग्री को आर्क शमन माध्यम के रूप में भरती है।
संबंधित मानक
यह HEV श्रृंखला फ्यूज UL-248-20, ISO8820, JASO-D622, EU और RoHS जासूस, TUV प्रमाणित मानक आदि की आवश्यकता को पूरा करता है।
HEV फ्यूज का आयाम, रेटेड वर्तमान के अनुसार आयाम चुनें।
| नमूना | वर्तमान मूल्यांकित(ए) | 100% वोल्टेज ड्रॉप (एमवी) | आकार कोड | इंस्टालेशन |
| एचईवी-जेक्यू-300 | 300 | 298 | एचएफ3 |
माउंटिंग बोल्ट M10, सुझाव टॉर्क: 21N.m |
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
एचएफ1:एचईवी-जेक्यू 5ए~80ए
एचएफ2:एचईवी-जेक्यू 90ए~150ए
एचएफ3:एचईवी-जेक्यू 175ए~325ए
एचएफ4:एचईवी-जेक्यू 350ए~500ए
एचएफ 5: एचईवी-जेक्यू 600 ए ~ 800 ए
बढ़ते बोल्ट M8 में उपलब्ध HF1 और HF2 आकार 11N · m (5A ~ 150A की वर्तमान सीमा) की सिफारिश की गई
बढ़ते बोल्ट M10 में उपलब्ध HF3 और HF4 आकार में टोक़ 20N·m (175A ~ 500A की वर्तमान सीमा) की सिफारिश की गई है।
माउंटिंग बोल्ट M12 में उपलब्ध HF5 आकार में टॉर्क 28N·m (600A~800A की वर्तमान सीमा) की सिफारिश की गई है।
HEV फ्यूज की सामग्री
मुख्य बोबी सामग्री फाइबर ट्यूब है, फ्यूज तार में तांबा या चांदी होता है और कॉपर मिश्र धातु टिन चढ़ाना से बना अंत टोपी होता है।
सामान्य प्रश्न
प्रश्न 1: फ़्यूज़ कैसे चुनें?
उत्तर: शुरुआत में, हम आपको एक ग्राहक वास्तविक आवेदन पत्र भेजेंगे। आम तौर पर, हमें वर्तमान और ऑपरेटिंग वोल्टेज, स्थापना विधियों, प्रमाणन आवश्यकताओं और अन्य पैरामीटर आवश्यकताओं को संचालित करने के लिए आपके आवेदन क्षेत्र को साफ़ करने की आवश्यकता होती है।
