उत्पाद विवरण:
|
| सामग्री: | चीनी मिट्टी | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 5 ए-800A | रेटेड वोल्टेज: | एसी/डीसी1000वी |
| इंटरप्टिंग रेटिंग: | DC30KA @ DC1000V | सुरक्षा का प्रकार: | एआर |
| हाई लाइट: | सीसीसी उच्च वोल्टेज फ्यूज,800 ए सफेद सिरेमिक फ्यूज,ईएसएस सफेद सिरेमिक फ्यूज |
||

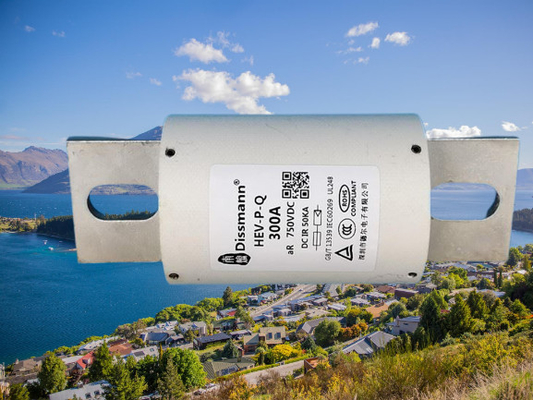

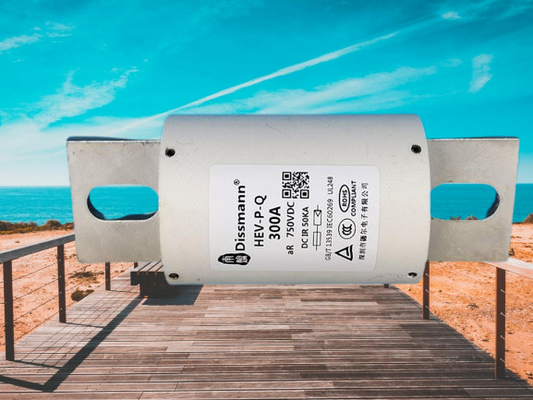

उच्च वर्तमान ईवी चार्जर फ्यूज निर्माणचीन में
ईवी चार्जर की बुनियादी जानकारी
बोल्ट फास्ट फ्यूज, आयाम और प्रदर्शन के अनुरूप: GB13539, IEC60269, UL248
रेटेड वोल्टेज: DC1000V या उससे कम
रेटेड करंट: 300A
सुरक्षा का वर्ग: एआर
ब्रेकिंग क्षमता: DC30kA (समय स्थिर≤15ms)
HEV फ्यूज का अनुप्रयोग
| भाग | सामग्री |
| फ्यूज तार | ताँबा या चाँदी |
| खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल | कॉपर मिश्र धातु टिन चढ़ाना |
| फ्यूज लेग | कॉपर मिश्र धातु टिन चढ़ाना |
| फ्यूज बॉडी | सिरेमिक ट्यूब |
| भरनेवाला | रेत क्वार्ट्ज |
ईवी चार्जर फ्यूज की संरचना
इलेक्ट्रिक वाहनों के फ्यूज ट्यूब उच्च तापमान प्रतिरोधी सिरेमिक सामग्री से बने होते हैं, जिनमें उच्च अग्नि प्रतिरोध और ठोस कठोरता होती है।
मेल्ट को स्मेल्टिंग ट्यूब में सील कर दिया जाता है ताकि शुद्ध चांदी का 99.99% पिघला हुआ क्रॉस सेक्शन बन जाए।स्मेल्टिंग पाइप रासायनिक रूप से उपचारित उच्च शुद्धता वाली क्वार्ट्ज रेत और आर्क के लिए विशेष रूप से उपचारित रासायनिक सामग्री से भरा हुआ है, जो ढेर को बुझाने के लिए है।
HEV फ्यूज का उत्पाद आयाम, रेटेड वर्तमान के अनुसार आकार चुनें।
| आयाम कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| एचएफ 2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| नमूना | वर्तमान मूल्यांकित | मैं2टी (ए2एस) | शक्ति का अपव्यय | आकार कोड | स्थापित करना | |
| प्री-आर्क | कुल | |||||
| एचईवी-जेक्यू-5 | 5ए | 20 | 115 | 1.8 | एचएफ1 | माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-जेक्यू-10 | 10:00 पूर्वाह्न | 30 | 170 | 2.2 | ||
| एचईवी-जेक्यू-15 | 15ए | 48 | 220 | 3.1 | ||
| एचईवी-जेक्यू-20 | 20ए | 72 | 360 | 3.6 | ||
| एचईवी-जेक्यू-25 | 25ए | 85 | 510 | 4.2 | ||
| एचईवी-जेक्यू-30 | 30ए | 110 | 830 | 5.1 | ||
| एचईवी-जेक्यू-35 | 35ए | 180 | 1250 | 6.3 | ||
| एचईवी-जेक्यू-40 | 40ए | 290 | 1650 | 7.8 | ||
| एचईवी-जेक्यू-45 | 45ए | 350 | 1900 | 8.5 | ||
| एचईवी-जेक्यू-50 | 50ए | 440 | 2450 | 10 | ||
| एचईवी-जेक्यू-60 | 60ए | 600 | 3500 | 12.5 | ||
| एचईवी-जेक्यू-70 | 70ए | 820 | 5500 | 14 | ||
| एचईवी-जेक्यू-80 | 80ए | 1050 | 6500 | 16 | ||
| एचईवी-जेक्यू-90 | 90ए | 1800 | 10500 | 17 | एचएफ 2 | |
| एचईवी-जेक्यू-100 | 100ए | 2300 | 12000 | 18 | ||
| एचईवी-JQ-125 | 125ए | 3400 | 21000 | 20 | ||
| एचईवी-जेक्यू-150 | 150ए | 4900 | 25500 | 27 | ||
| एचईवी-JQ-175 | 175ए | 9200 | 40000 | 30 | एचएफ3 | |
| एचईवी-जेक्यू-200 | 200ए | 15000 | 60000 | 32 | ||
| एचईवी-JQ-225 | 225ए | 19000 | 105000 | 40 | ||
| एचईवी-जेक्यू-250 | 250ए | 24000 | 113000 | 47 | माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m | |
| एचईवी-JQ-275 | 275ए | 25000 | 130000 | 49 | ||
| एचईवी-जेक्यू-300 | 300ए | 26000 | 160000 | 52 | ||
| एचईवी-जेक्यू-325 | 325ए | 33000 | 180000 | 55 | ||
| एचईवी-जेक्यू-350 | 350ए | 42000 | 230000 | 60 | एचएफ4 | |
| एचईवी-जेक्यू-400 | 400ए | 71000 | 320000 | 65 | ||
| एचईवी-जेक्यू-450 | 450ए | 78000 | 300000 | 80 | ||
| एचईवी-जेक्यू-500 | 500ए | 105000 | 350000 | 95 | ||
| एचईवी-जेक्यू-600 | 600ए | 163000 | 530000 | 105 | एचएफ5 | माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m |
| एचईवी-जेक्यू-700 | 700ए | 320000 | 680000 | 155 | ||
| एचईवी-जेक्यू-800 | 800ए | 420000 | 870000 | 185 | ||
पैकेजिंग मात्रा
HF4: प्रति प्लास्टिक बॉक्स में 2 फ्यूज लिंक।
प्रत्येक लंबे बॉक्स को 1 प्लास्टिक बॉक्स, कुल 2 फ्यूज लिंक के साथ पैक किया जाता है, लंबे बॉक्स का आकार 156 मिमी लंबा x 120 मिमी चौड़ा x 54 मिमी ऊंचा होता है।
प्रत्येक बड़े बॉक्स में 20 लंबी स्ट्रिप बॉक्स, कुल 40 फ्यूज लिंक होते हैं, बड़े बॉक्स का आकार 342 मिमी लंबा x 258 मिमी चौड़ा x 285 मिमी ऊंचा होता है।
प्रतिपुष्टि:
1. आइटम प्राप्त करने के बाद, खरीदार की प्रारंभिक पुष्टि की अत्यधिक सराहना की जाएगी
2. क्योंकि आपकी प्रतिक्रिया हमारे व्यवसाय के विकास के लिए बहुत महत्वपूर्ण है, हम ईमानदारी से आपको हमारे उत्पादों और सेवाओं से संतुष्ट होने के लिए आमंत्रित करते हैं।सार
3. कोई नकारात्मक या तटस्थ प्रतिक्रिया देने से पहले कृपया हमसे संपर्क करें।हम हमारे साथ किसी भी समस्या का समाधान करेंगे।समझने के लिए धन्यवाद।
हमारा डिसमैन फ्यूज क्यों चुनें?
DISSMANN R & D टीम 2000 में स्थापित की गई थी और फ्यूज उद्योग में स्वतंत्र R & D डिजाइन और निवेश के लिए प्रतिबद्ध होने लगी थी।20वीं सदी की शुरुआत में इलेक्ट्रॉनिक्स उद्योग में, हमारी कंपनियां ग्लास पाइप फ्यूज और BS1362 फ्यूज के साथ इस उद्योग में अलग दिखीं और कई छोटे घरेलू उपकरण निर्माताओं की पसंदीदा आपूर्तिकर्ता बन गईं।हमारी कंपनी चीन के छोटे फ्रैक्टिव्स और लो-वोल्टेज फ्यूज की मानकीकरण समिति की सदस्य है।यह GB9364 और GB13539 जैसे राष्ट्रीय मानकों की श्रृंखला के निर्माण और संशोधन में भाग लेता है।इसमें 4 आविष्कार पेटेंट और 12 व्यावहारिक पेटेंट हैं।
चूंकि बैटरी का उपयोग मोबाइल फोन और लैपटॉप में किया गया है, इसलिए हमने डीसी सर्किट सुरक्षा में उपयोग की जाने वाली फ्यूज तकनीक का नेतृत्व किया है।
इन अनुभवों और उपलब्धियों के आधार पर, हमने EV/HEV/सोलर फोटोवोल्टिक, हाई-वोल्टेज, बड़े करंट और हाई ब्रेक्स की सुरक्षा के लिए DC फ़्यूज़ विकसित और जोड़े हैं।
हमारे कई उत्पादों का उपयोग कार घटकों के रूप में किया गया है।
सामान्य प्रश्न:
प्रश्न 1: आपकी फ्यूज टेस्ट स्थिति क्या है?
उत्तर 1: हमारे फ्यूज का परीक्षण प्रयोगशाला में 25 ± 5 डिग्री सेल्सियस की स्थिति में किया जाता है।
