उत्पाद विवरण:
|
| सामग्री: | फाइबर ट्यूब | रंग: | सफेद |
|---|---|---|---|
| तोड़ने की क्षमता: | DC50KA AC100KA | सुरक्षा प्रकार: | एआर |
| फ़ायदा: | ऑटोमोटिव के लिए HEV फ्यूज | रेटेड वोल्टेज: | एसी/डीसी500वी |
| वर्तमान मूल्यांकित: | 1000ए | प्रमाणन: | UL248-20、ISO8820、JAS0-D622、RoHS |
| उत्पाद मॉडल: | एचईवी-एच-क्यू-1000 | ||
| हाई लाइट: | DC500V हाई करंट ऑटोमोटिव फ़्यूज़,1000A HEV फ़्यूज़,UL248-20 प्रमाणित HEV फ़्यूज़ |
||

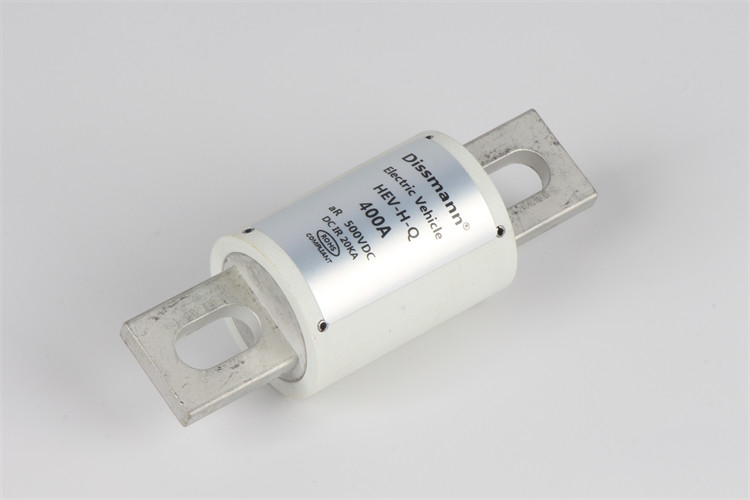

डिसमैन®एचईवी-मुख्यालय श्रृंखलाHEV फ़्यूज़ रेटेड वर्तमान 35A- 1200A, रेटेड वोल्टेज AC/DC500V प्रदान करते हैं।वे RoHS अनुरूप और हलोजन मुक्त हैं, और प्रमाणित UL248-20, ISO8820, JAS0-D622 हैं।
1. एचईवी फ़्यूज़ के आकार और बढ़ते आयाम:
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचजेड1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| एचजेड3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| एचजेड4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| एचजेड5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| एचजेड6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
|
नमूना मैं |
वर्तमान मूल्यांकित ए |
मैं2टी (ए2एस) |
शक्ति का अपव्यय डब्ल्यू |
आकार कोड मैं |
स्थापित करना मैं |
|
| मैं | मैं | |||||
| एचईवी-मुख्यालय-35 | 35ए | 33 | 145 | 8.5 | एचजेड1 |
माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m 安装螺栓M8推荐扭矩11N·m |
| एचईवी-मुख्यालय-40 | 40ए | 74 | 315 | 8 | ||
| एचईवी-मुख्यालय-45 | 45ए | 100 | 430 | 8 | ||
| एचईवी-मुख्यालय-50 | 50ए | 130 | 650 | 8.5 | ||
| एचईवी-मुख्यालय-60 | 60ए | 200 | 880 | 10 | ||
| एचईवी-मुख्यालय-70 | 70ए | 210 | 900 | 10.5 | HZ2 | |
| एचईवी-मुख्यालय-80 | 80ए | 300 | 1360 | 12.5 | ||
| एचईवी-मुख्यालय-90 | 90ए | 350 | 1500 | 15.5 | ||
| एचईवी-मुख्यालय-100 | 100ए | 460 | 1950 | 17.5 | ||
| एचईवी-मुख्यालय-125 | 125ए | 750 | 3430 | 26 | एचजेड3 | |
| एचईवी-मुख्यालय-150 | 150ए | 1000 | 4450 | 31 | ||
| एचईवी-मुख्यालय-175 | 175ए | 1400 | 6100 | 36 | ||
| एचईवी-मुख्यालय-200 | 200ए | 1800 | 8300 | 41 | ||
| एचईवी-मुख्यालय-225 | 225ए | 4600 | 23000 | 39 | एचजेड4 |
माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m 安装螺栓M10推荐扭矩20N · मी |
| एचईवी-मुख्यालय-250 | 250ए | 6250 | 32100 | 41 | ||
| एचईवी-मुख्यालय-275 | 275ए | 7800 | 40000 | 46 | ||
| एचईवी-मुख्यालय-300 | 300ए | 9600 | 49000 | 52 | ||
| एचईवी-मुख्यालय-325 | 325ए | 13500 | 63000 | 54 | ||
| एचईवी-मुख्यालय-350 | 350ए | 14000 | 72000 | 59 | ||
| एचईवी-मुख्यालय-400 | 400ए | 18500 | 95500 | 66 | ||
| एचईवी-मुख्यालय-450 | 450ए | 24000 | 125000 | 75 | HZ5 | |
| एचईवी-मुख्यालय-500 | 500ए | 28500 | 147000 | 84 | ||
| एचईवी-मुख्यालय-600 | 600ए | 40500 | 203000 | 108 | ||
| एचईवी-मुख्यालय-700 | 700ए | 54000 | 295000 | 122 | HZ6 |
माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m 安装螺栓M12推荐扭矩28N·m |
| एचईवी-मुख्यालय-800 | 800ए | 75000 | 406000 | 130 | ||
| एचईवी-मुख्यालय-1000 | 1000 ए | 90000 | 430000 | 146 | HZ7 | |
| एचईवी-मुख्यालय-1200 | 1200ए | 120000 | 590000 | 180 | ||
