उत्पाद विवरण:
|
| सामग्री: | चीनी मिट्टी | रंग: | सफेद |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 20ए-100ए | रेटेड वोल्टेज: | 80VDC-1000VDC |
| तोड़ने की क्षमता: | DC33KA | कीवर्ड: | सौर पीवी फ्यूज |
| हाई लाइट: | 10*38 सौर पीवी फ़्यूज़,बेलनाकार सौर पीवी फ़्यूज़,सौर पीवी कारतूस फ़्यूज़ |
||

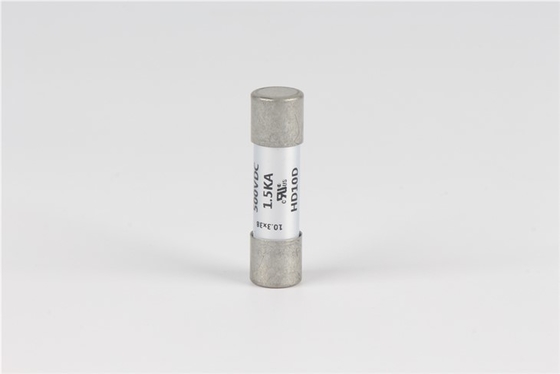

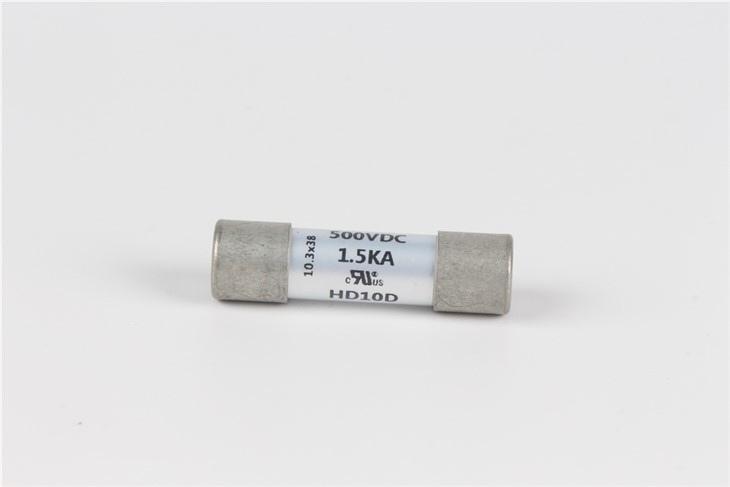

10 * 38 मिमी 500VAC सौर पीवी कार्ट्रिज फ्यूज
1. बुनियादी जानकारी:
रेटेड वर्तमान: 20A-100A
रेटेड वोल्टेज: 80VDC-1000VDC
तोड़ने की क्षमता: AC33KA
आवश्यकता को पूरा करें: UL248, IEC60127, EU और ROSHS जासूस
2. लागू मानक:
2.1HD10X श्रृंखला के उत्पाद संबंधित मानक UL248 का अनुपालन करते हैं।
3. उत्पाद सामग्री:
|
अवयव |
सामग्री |
मात्रा |
|
तार |
चांदी-तांबा मिश्र धातु |
1 |
|
टोपी |
टिन मढ़वाया तांबा मिश्र धातु |
2 |
|
शरीर |
सिरेमिक ट्यूब |
1 |
|
भरनेवाला |
फ्यूज रेत |
राशि |
4. तकनीकी डेटा:
|
भाग संख्या |
वर्तमान रेटिंग (एम्पर्स) |
एनर्जी इंटीग्रल्स I2टी(ए2एस) |
| एचडी10एक्स-1ए | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| एचडी10एक्स-2ए | 2 | 4.09 |
| एचडी10एक्स-3ए | 3 | 10 |
| एचडी10एक्स-5ए | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5. उत्पाद आयाम:
6. विद्युत प्रदर्शन
6.1, परीक्षण की स्थिति
सभी विद्युत परीक्षण 25 ± 3 ℃ के परिवेश के तापमान पर किए जाते हैं।परीक्षण के दौरान परिवेश के तापमान को 5 ℃ से अधिक भिन्न होने की अनुमति नहीं है, और इन सीमाओं के भीतर होना चाहिए।
6.2, वर्तमान-रेटिंग क्षमता परीक्षण
जब फ्यूज परीक्षण की गई स्थितियों के रेटेड वर्तमान के 100% गुना से जुड़ता है, तो 4 घंटे में सर्किट को डिस्कनेक्ट नहीं किया जाना चाहिए, फ्यूज वर्तमान पिघला नहीं है, ट्यूब टूटा नहीं है।
6.3, पूर्व-आर्किंग समय-वर्तमान विशेषता
जब निम्न तालिका में करंट फ्यूज से गुजर रहा हो, तो इसके खुलने का समय निम्न तालिका में आवश्यकताओं के अनुसार होना चाहिए, अर्थात पूर्व-आर्किंग समय।इसके अलावा, न तो फ्यूज-ट्यूब को नुकसान होगा और न ही कैप का टूटना।
| /% रेटेड वर्तमान | / खुला समय |
| 200% | 2मिनट |

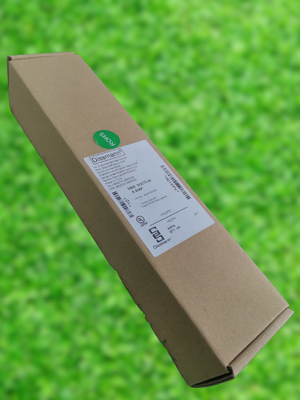

7, पैकिंग विवरण
7.1, पैकिंग मात्रा
10pcs प्रति आंतरिक छोटे बॉक्स, 10pcs छोटे बॉक्स प्रति आंतरिक बड़े बॉक्स।
बी: 10 आंतरिक बड़ा बॉक्स प्रति।
सी: 1 छोटे पैकेजिंग लेबल के साथ प्रत्येक छोटा बॉक्स, 1 पैकेजिंग लेबल वाला प्रत्येक बॉक्स, 1 आउटगोइंग निरीक्षण रिपोर्ट वाला प्रत्येक बॉक्स।
नोट: यह पैकेज केवल संदर्भ के लिए है, और वास्तविक पैकिंग मानदंड है।
7.2, पैकिंग इस प्रकार की जाएगी कि उत्पाद नमी को अवशोषित न करें या परिवहन या भंडारण के दौरान क्षतिग्रस्त न हों।
