उत्पाद विवरण:
|
| सामग्री:: | चीनी मिट्टी | रंग:: | सफेद |
|---|---|---|---|
| रेटेड वोल्टेज:: | 1000VDC | वर्तमान मूल्यांकित:: | 300ए |
| तोड़ने की क्षमता:: | DC30KA | मानक:: | UL248-20、ISO8820、 JASO-D622、ROHs |
| उपयोग:: | हाई वोल्टेज ऑटोमोबाइल, चार्जिंग पाइल मॉड्यूल | कीवर्ड：: | उच्च वोल्टेज ऑटोमोबाइल फ्यूज |
| हाई लाइट: | सिरेमिक उच्च वोल्टेज एचआरसी फ्यूज,डीसी 30 केए उच्च वोल्टेज एचआरसी फ्यूज,फ्यूज डीसी 1000 वी |
||

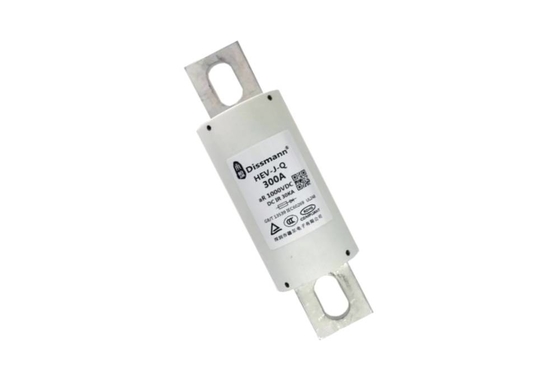

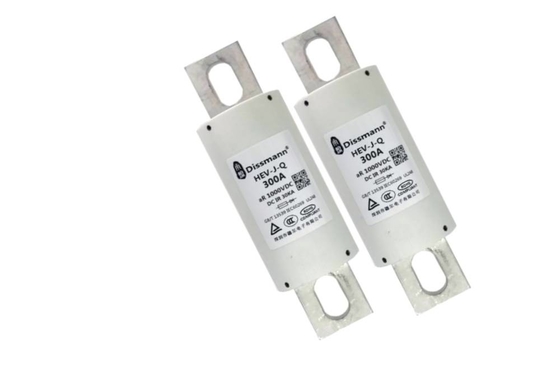

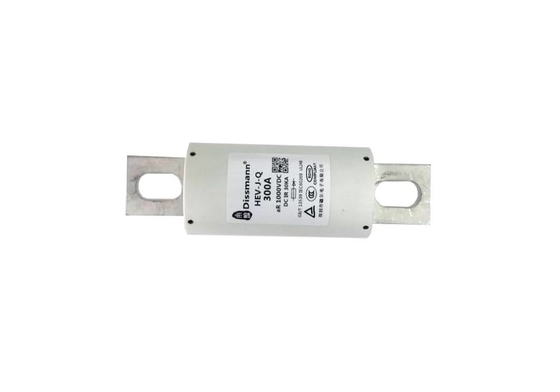

1000 वोल्ट डीसी फ्यूज हाई वोल्टेज ऑटोमोटिव फ्यूज बोल्ट डाउन फ्यूज
सामग्री:
नौमेनन: फाइबर पाइप
पिन: मिश्र धातु
विशेषताएँ:
हाई वोल्टेज ऑटोमोटिव फ्यूज
कई प्रकार के हाई वोल्टेज ऑटोमोटिव फ्यूज
वर्तमान रेटिंग: 300A
वोल्टेज रेटिंग: 1000VDC
तोड़ने की क्षमता: DC30KA
प्रोडक्ट प्रेसेंटेशन:
|
रेटेड वोल्टेज |
एसी / डीसी 1000 वी या उससे कम |
सुरक्षा टाइप करें |
एआर |
| वर्तमान मूल्यांकित | 5 ए-800A |
तोड़ने की क्षमता
|
AC100KA, DC30KA (निरंतर समय≤15ms) |
|
आवश्यकता को पूरा |
UL248-20, ISO8820, JASO-D622, यूरोपीय संघ और आरओएचएस निर्देश |
टिप्पणियां |
जीआर |
उत्पाद के समग्र आयाम (मिमी)
| आकार कोड | ए ± 2 | बी ± 1.5 | सी ± 1 | डी ± 1.5 | ई ± 1.5 | एफ ± 1 | जी ± 0.5 | एच ± 0.2 | जे ± 1 |
| एचएफ1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| एचएफ3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| एचएफ4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| एचएफ5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
उच्च वोल्टेज ऑटोमोटिव फ्यूज का उत्पाद प्रकार
| नमूना | वर्तमान मूल्यांकित | मैं ²टी(ए²एस) | शक्ति का अपव्यय | आकार कोड | स्थापित करना | |
| प्री-आर्क | कुल | |||||
| एचईवी-जेक्यू-5 | 5ए | 20 | 115 | 1.8 | एचएफ1 | माउंटिंग बोल्ट M8 अनुशंसित टॉर्क 11N·m |
| एचईवी-जेक्यू-10 | 10:00 पूर्वाह्न | 30 | 170 | 2.2 | ||
| एचईवी-जेक्यू-15 | 15ए | 48 | 220 | 3.1 | ||
| एचईवी-जेक्यू-20 | 20ए | 72 | 360 | 3.6 | ||
| एचईवी-जेक्यू-25 | 25ए | 85 | 510 | 4.2 | ||
| एचईवी-जेक्यू-30 | 30ए | 110 | 830 | 5.1 | ||
| एचईवी-जेक्यू-35 | 35ए | 180 | 1250 | 6.3 | ||
| एचईवी-जेक्यू-40 | 40ए | 290 | 1650 | 7.8 | ||
| एचईवी-जेक्यू-45 | 45ए | 350 | 1900 | 8.5 | ||
| एचईवी-जेक्यू-50 | 50ए | 440 | 2450 | 10 | ||
| एचईवी-जेक्यू-60 | 60ए | 600 | 3500 | 12.5 | ||
| एचईवी-जेक्यू-70 | 70ए | 820 | 5500 | 14 | ||
| एचईवी-जेक्यू-80 | 80ए | 1050 | 6500 | 16 | ||
| एचईवी-जेक्यू-90 | 90ए | 1800 | 10500 | 17 | HF2 | |
| एचईवी-जेक्यू-100 | 100ए | 2300 | 12000 | 18 | ||
| एचईवी-जेक्यू-125 | 125ए | 3400 | 21000 | 20 | ||
| एचईवी-जेक्यू-150 | 150ए | 4900 | 25500 | 27 | ||
| एचईवी-जेक्यू-175 | 175ए | 9200 | 40000 | 30 | एचएफ3 | माउंटिंग बोल्ट M10 अनुशंसित टॉर्क 20N·m |
| एचईवी-जेक्यू-200 | 200ए | 15000 | 60000 | 32 | ||
| एचईवी-जेक्यू-225 | 225ए | 19000 | 105000 | 40 | ||
| एचईवी-जेक्यू-250 | 250ए | 24000 | 113000 | 47 | ||
| एचईवी-जेक्यू-275 | 275ए | 25000 | 130000 | 49 | ||
| एचईवी-जेक्यू-300 | 300ए | 26000 | 160000 | 52 | ||
| एचईवी-जेक्यू-325 | 325ए | 33000 | 180000 | 55 | ||
| एचईवी-जेक्यू-350 | 350ए | 42000 | 230000 | 60 | एचएफ4 | |
| एचईवी-जेक्यू-400 | 400ए | 71000 | 320000 | 65 | ||
| एचईवी-जेक्यू-450 | 450ए | 78000 | 300000 | 80 | ||
| एचईवी-जेक्यू-500 | 500ए | 105000 | 350000 | 95 | ||
| एचईवी-जेक्यू-600 | 600ए | 163000 | 530000 | 105 | एचएफ5 | माउंटिंग बोल्ट M12 अनुशंसित टॉर्क 28N·m |
| एचईवी-जेक्यू-700 | 700ए | 320000 | 680000 | 155 | ||
| एचईवी-जेक्यू-800 | 800ए | 420000 | 870000 | 185 | ||
